華為公司IP電話解決方案服務在廣東建行

2002/09/18

一，建行電話銀行集中背景

　　根據建行的統一規劃，為了滿足數據集中后業務發展的要求，要求在數據集中的同時，利用已建設好的業務網絡，通過VOIP技術將現有面向廣州地區的Call Center系統擴容推廣到各二級分行。實施后，全省將統一使用本地電話號碼95533實現語音業務呼叫接入，網絡結構上廣州城區Call Center網絡將維持原有結構，各地市則充分利用各二級分行現有設備和線路，在省中心增加接入的語音線路數量滿足二級分行接入要求，二級分行增加語音網關后復用現有線路實現各二級分行IP語音到中心的連接。整個方案在實施完成后將實現電話銀行業務的全省統一服務。

二，網絡改造前中心基本情況

　　改造前建設銀行CallCenter 網絡組成分為科技中心和建和中心兩部分�？萍贾行姆胖昧薈allCenter的服務器和主要的網絡設備。建和中心提供話務員坐席，在網絡結構上是科技中心的延伸。allCenter網絡的連接核心為兩臺Catalyst4003交換機，交換機提供CallCenterPBX、CallCenter服務器和主要網絡設備的接入。

　　1．PBX接入
　　由于建設銀行CallCenter基于CTI技術，因此PBX通過一根CTI Link（雙絞線）連接到局域網交換機Catalyst4003。

　　2．服務器包括
　　CallCenter 服務器：包括2臺CallCenterServer，一臺作為冷備。每臺CallCenterServer提供IVR應用、其它應用和連接A機。每臺Server配置3塊網卡，2塊分別連兩臺Catalyst4003，一塊連A機。
　　WebServer服務器：提供CallCenter的Web服務。

　　3．網絡設備包括
　　 語音網關：提供模擬語音和VoIP數據的轉換，即從局域網進入的VOIP數據轉換成模擬語音，通過與PBX相連的數字中繼進入PBX。
　　PIX：一臺連接Catalyst2924和Catalyst4003，提供對撥號訪問用戶的安全性過濾，另一臺連接A機和Catalyst4003，提供CallCenter服務器和A機相連的安全性過濾。
路由器：提供科技中心和建和中心之間的廣域網DDN連接。帶FXS語音模塊，可以提供VoIP的語音應用。

三，華為公司IP電話解決方案服務在廣東建行

　　總體規劃和網絡拓撲圖

　　結合建設銀行廣東省分行的實際情況，設計方案和實施主要遵從以下原則和要求：

　　1、 對建設銀行廣東省分行的Call Center網絡系統及營業網骨干系統現狀有細致、深入的了解，從廣東省分行角度出發設計方案。所設計的方案必須能與廣東省分行數據邏輯集中同步完成實施
　　2、 廣州城區Call Center網絡維持原有結構。
　　3、 充分利用各二級分行現有設備和線路，保護現有設備的投資，復用現有線路應充分考慮帶寬的利用。
　　4、 方案要保證提供清晰的話音質量，全省統一使用95533本地電話。
　　5、 設計方案應提供完整的網絡安全機制。
　　6、 設計方案在實施過程中不能影響原有生產系統的運行。

　　建設銀行廣東省分行 CALL CENTER 二期系統網絡擴容主要是將現有的Call Center推廣到各二級分行，因此，東郊中心Call Center 架構保持不變，只需要在省建設銀行東郊中心新增一臺華為8010語音網關支持對二級分行120路的話音接入。二級分行利用現有設備通過各二級分行營業網主干線路擴充Call Center，其中珠海、揭陽、韶關、肇慶、梅州、陽江、潮州、云浮、河源、汕尾分行在華為2631上加8路Voice Gateway模塊提供8路話音接入，東莞、佛山、茂名、汕頭、清遠、中山、惠州、江門、湛江利用在華為2631上增加30路Voice Gateway模塊（即一塊E1模塊）提供30路話音接入。

　　數據邏輯集中后，根據各地市的不同要求連接8條市話線或30路市話接入，作為當地95533的入口。當用戶撥號95533時，當地電信網把呼叫連接到當地二級分行的語音網關2631上，語音網關把模擬的話音轉換為IP包經過廣域網數據線路傳輸至省行中心的語音網關8010，再經8010把IP包轉換為模擬信號到達Lucent 的PBX，PBX發現有呼叫進入時，激發IVR提示用戶選擇電話銀行服務或人工話務員服務，從而將豐富的Call Center服務提供給全省的客戶。

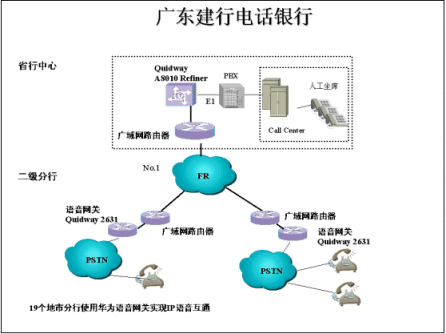

　　整個網絡的拓撲示意圖見如下：


　　按采用G.729壓縮編碼，每路語音約需11K計算，清遠分行若有30路話音同時接入，則VoIP將用掉大部分骨干鏈路的大部分帶寬（384K中的330K），帶寬擁擠的矛盾比較突出。所以各分行在實施過程中應充分考慮本分行帶寬的實際情況，使用QoS技術，嚴格控制帶寬的分配使用，既要確保業務應用傳輸不受影響，又要保證電話銀行應用的語音質量（服務質量）。

四，華為IP電話解決方案應用優勢
　　1999年，為了規范國內IP電話技術標準，避免盲目引入國外VOIP設備和技術，與現有國內設備互通產生問題，由信息產業部科技司發起，委托信產部"IP標準組"組織各運營商、研究所、設備廠家等單位，聯合組織編寫VOIP中國國標。其中華為、傳輸所等單位是主要參與者。由于華為在電信設備研制和運營上具有豐富經驗，在國內7國8制交換機互通上有現成的技術積累，以及在IP網絡設備上豐富的產品線和強大的開發實力和潛力，被推舉為VOIP技術規范中國國標的主要制定者之一。目前由華為參與的4個國標已經頒布：YD/N 1044-2000(總體技術規范)、YD/N 1046-2000(網關和關守互通性規范)，以及1071、1072。并且華為A8010 IP電話已經在今年2月24號獲取了信息產業部入網許可證。而目前沒有任何一家國外廠家取得入網證。

　　我國制定VOIP國標，是為規范在中國國內各廠家設備按照統一標準設計和運行。從IP網絡技術發展上看，我國已經比國外先進技術落后，造成目前國內IP骨干網、接入網上被國外設備占據，使用美國或廠家私有協議和標準的情況時有發生。由于網絡現狀的復雜性和很多已經既成事實的情況，要對我國國內各運營商和企業網行業專網的IP網絡進行改造，使用國標還不現實。但是VOIP網絡在我國剛剛起步，同時VOIP網關不僅是純IP互連設備，還是與傳統電話網接口設備，雖然有一定困難，但是有一步到位統一標準的必要性和條件。這樣避免我國的VOIP技術被其它國家不成熟私有技術左右，引起將來不可預知的麻煩。所以信息產業部要求目前在國內網絡中使用的VOIP相關設備，都要遵循國標，以便與公共電話網和其它網關設備順利互通。理論上講，如果各家設備都遵循國標設計，互通是不成問題的。
　　華為公司的VOIP產品所有的軟硬件都是自己的核心技術，包括DSP數字信號處理器的驅動程序、語音編解碼算法代碼，軟件實時操作系統等，充分利用了華為的開發優勢，在提高話音質量上面采取了很多業界領先的技術，如自動調整防抖動緩沖區和回聲抑制、靜音檢測和壓縮、DTMF檢測、舒適背景噪聲等功能，華為VOIP的接口電路的設計評測嚴格按照電信級的標準進行，而其他廠家在這方面的技術來源于購買其他公司的技術，因此他們設備的技術水平依賴于其他廠家，在維護升級方面略顯滯后。在測試中曾多次發現某些廠家不同版本間不能互通而頻繁升級的情況。

　　語音的防抖動是在網絡發生瞬時擁塞時保證通話質量的重要保證，華為的語音網關收到其他設備不同字節的語音報文時通話質量基本沒有任何影響。
　　依賴華為公司數十年在電信方面的成就，華為公司的語音網關的網絡互聯性能較其他廠商略強，由于中國的交換機市場存在七國八制的現象，在交換機同語音網關互聯打IP電話時，往往會因為忙音檢測不到，造成語音網關掛不斷交換機的電話線路，造成再也無法打IP電話。華為開發成功能夠自動識別忙音的技術，及不管該交換機使用的是美標還是歐標，華為的VOIP網關都能夠識別其中的參數，實現掛斷，使設備正常運轉。而某些公司產品碰到這種情況時，按照其網站上的描述，應該關電重起該網關。不知重新啟動后，再打電話會不會又要重起。

　　表現在同華為自己的產品互通性方面，還表現在同其它廠家方面。目前華為VOIP語音網關不但能與滿足國標的產品互通，還能夠同cisco、VocalTec、audiocodec等公司的產品進行互通。

　　華為的26/36路由器VOIP網關除了支持華為自己的GK，所有滿足國標的Gk和H323標準外，還能夠支持cisco的GK，vocaltec的GK等。

華為技術公司供稿 CTI論壇編輯
