IP網絡發呼工作站
一．系統基本功能
IP發呼工作站是本地尋呼系統與尋呼網絡連接的通信處理設備。
IP網絡發呼工作站（IPC）網絡協議為TNPP/UPD/IP。
IPC主要功能包括尋呼信息、漫游設置、監控、統計及系統維護。
尋呼信息包括：
收發CAP PAGE
收發ID PAGE
ETE 請求
ETE 證實
漫游命令：
發送漫游登記命令
接收/處理漫游登記命令
監控：
監控某一用戶的呼叫
同時監控來自不同地方和去不同地方的數據包。
指定監控本地尋呼終端與某異地尋呼終端通信的數據包。
統計：
按時間統計來自或去往不同地方不同數據包的類型和數量。
按故障類別統計非正常數據包數量及分布時間。
系統維護：
異地通信測試
系統內部測試
系統參數設置
本地呼叫數據存入呼叫記錄庫。
根據用戶數據，如果用戶已漫游走或需要同播時，轉發同播及漫游呼叫數據。
本地漫游登記用戶數據存入漫游登記表。
接收到ETE請求命令時，直接查找數據，回送ETE證實命令。
系統參數包括：網絡地址表，CRC設置。
統計數據和系統參數可由管理系統通過網絡設置。
二．系統結構

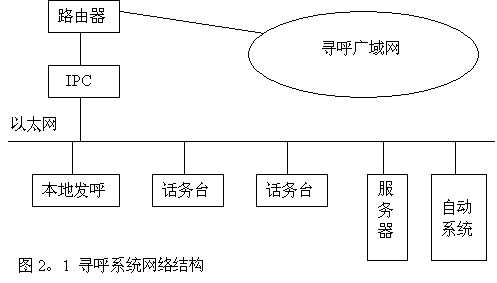

IPC連接尋呼內部網絡和尋呼廣域網，對外提供雙以太網接口，接口A連接內部以太網，接口B連接路由器。IPC通過接口A連接數據庫，管理臺，話務臺，自動尋呼系統和本地發呼系統。
IPC軟件模塊：
網絡地址表結構：
|
序號 |
編碼 |
名稱 |
人工TNPP |
自動TNPP |
IP地址 |
異地登記 |
迂回路由 |
人工TNPP：32XX表示來自人工臺的輸入信息。
自動TNPP：07XX表示來自自動臺的輸入信息。
迂回路由功能可以由路由器配置完成。
系統最多允許64個邏輯端口同時服務。
待發送TNPP包：1000
接收TNPP包隊列：200
應根據網絡擁塞程度調整每個TNPP包中數據塊數量。
UDP端口號 3001
